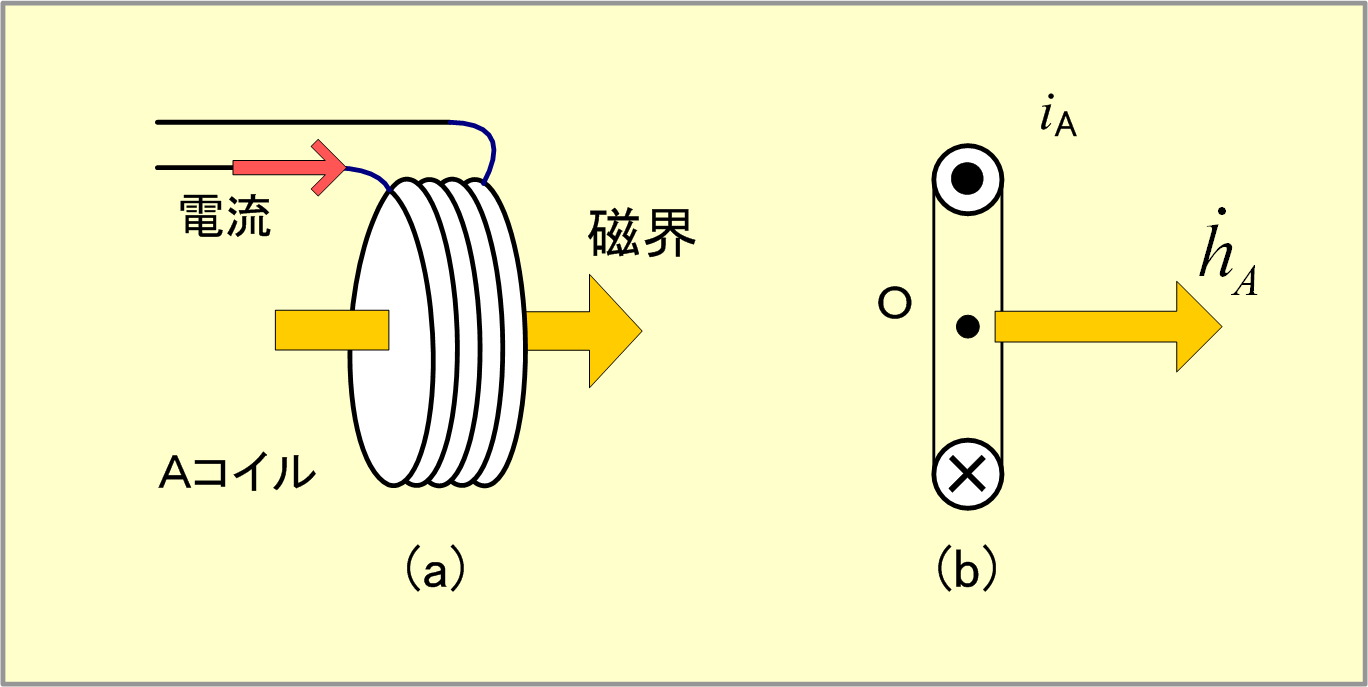

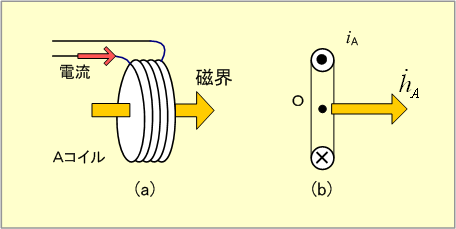

第1図(a)のようなコイルAに電流を流してコイル内に磁界をつくることを考えてみる。第1図(b)に示す断面図でコイルの中心Oにできる磁界は電気理論で学んだように、コイルに流れる電流に比例する。第1図(b)に示す方向を電流の正方向とすれば、この電流i_Aによってできる磁界 は右手親指の法則によって図示の方向となる。この方向はAコイルの軸方向という意味から、以後、A軸方向と呼ぶ。
　

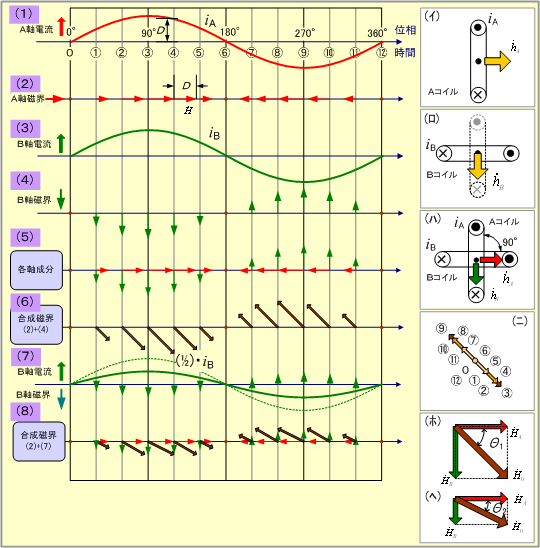

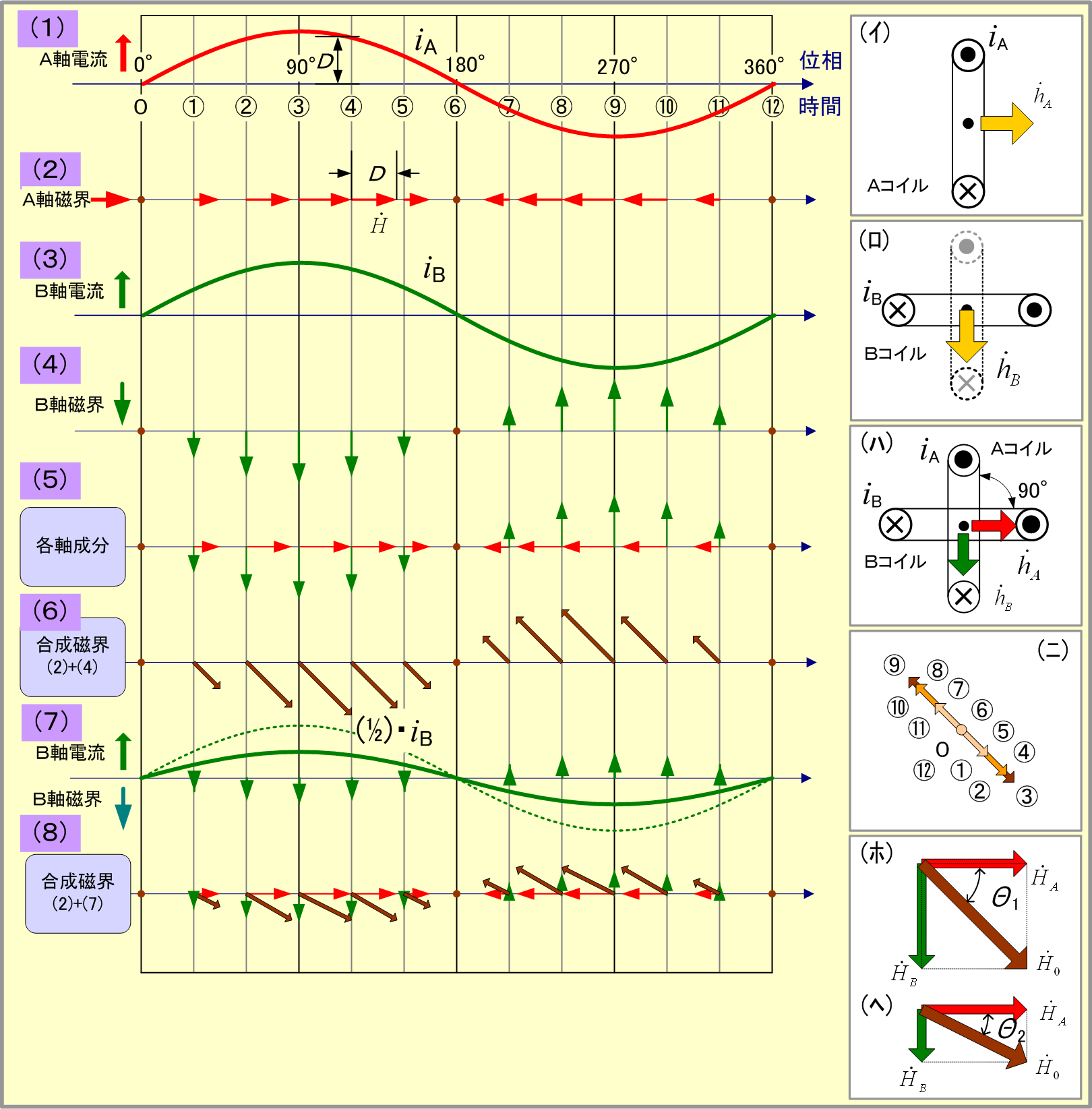

　第2図の図(イ)に示すAコイルに図(1)のグラフに示す正弦波電流i_A(A軸電流)を流したとき、その中心Oにできる磁界(A軸磁界)の位相(時間)による変化は、図(2)のベクトル(磁界ベクトル)として表示することにする。例えば、位相が120°のときは、電流の大きさがDなので、磁界の大きさも同じ大きさで表すこととして、磁界ベクトルは となる。
　 次に同図(ロ)のように、Aコイルと同じ仕様のBコイルを図のようにAコイルより時計方向に空間的に90°回転した位置に配置する。そして図(3)に示すようにAコイルと同じ大きさで、同じ位相の交流電流i_Bを流した場合の磁界 は同図(4)となる。このため中心Oにおける各軸の磁界は図(ハ)のようになるので、その磁界成分は図(5)となり、O点の合成磁界は図(6)となる。また、合成磁界がO点でどう変化するかを示すと図(ニ)となる。この結果、同点には方向と大きさが正弦波状に変化する交番磁界ができることが分かる。
　 この場合、A、B両軸の磁界とその合成値は、共に同一周期で、正弦波状の時間的変化をしているので、三者の関係は静止ベクトルとして扱える。したがって、一般的にA、B両軸の磁界 と合成磁界 との関係は図(ホ)で示される。 の大きさは、 で、方向はA軸方向よりtan^-1H_B/H_A だけB軸方向に傾いた方向となる。このため図示のようなH_A=H_Bの場合、合成磁界 の大きさは、 で、方向はA軸方向より45°(=tan^-11/1)　B軸方向に傾いた方向となる。
　 また、図(7)のようにH_BをH_A/2とした場合は、合成磁界は図(8)で表示され、これらの関係を静止ベクトルで表すと図(ヘ)となり、 で、方向はA軸方向より26.6°(=tan^-11/2)　B軸寄りの方向となる。

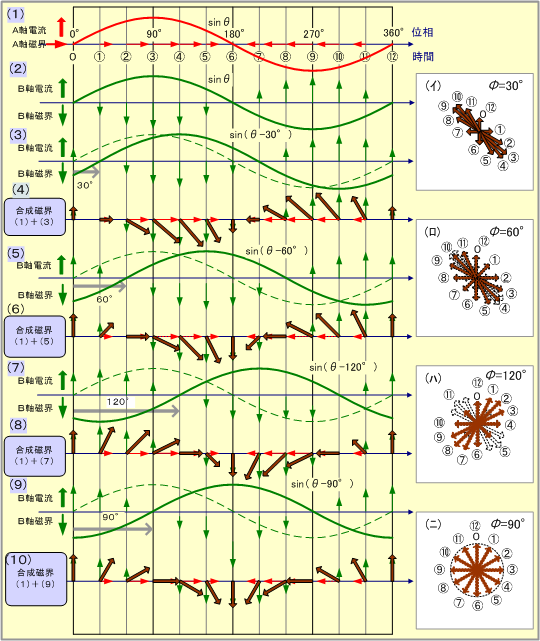

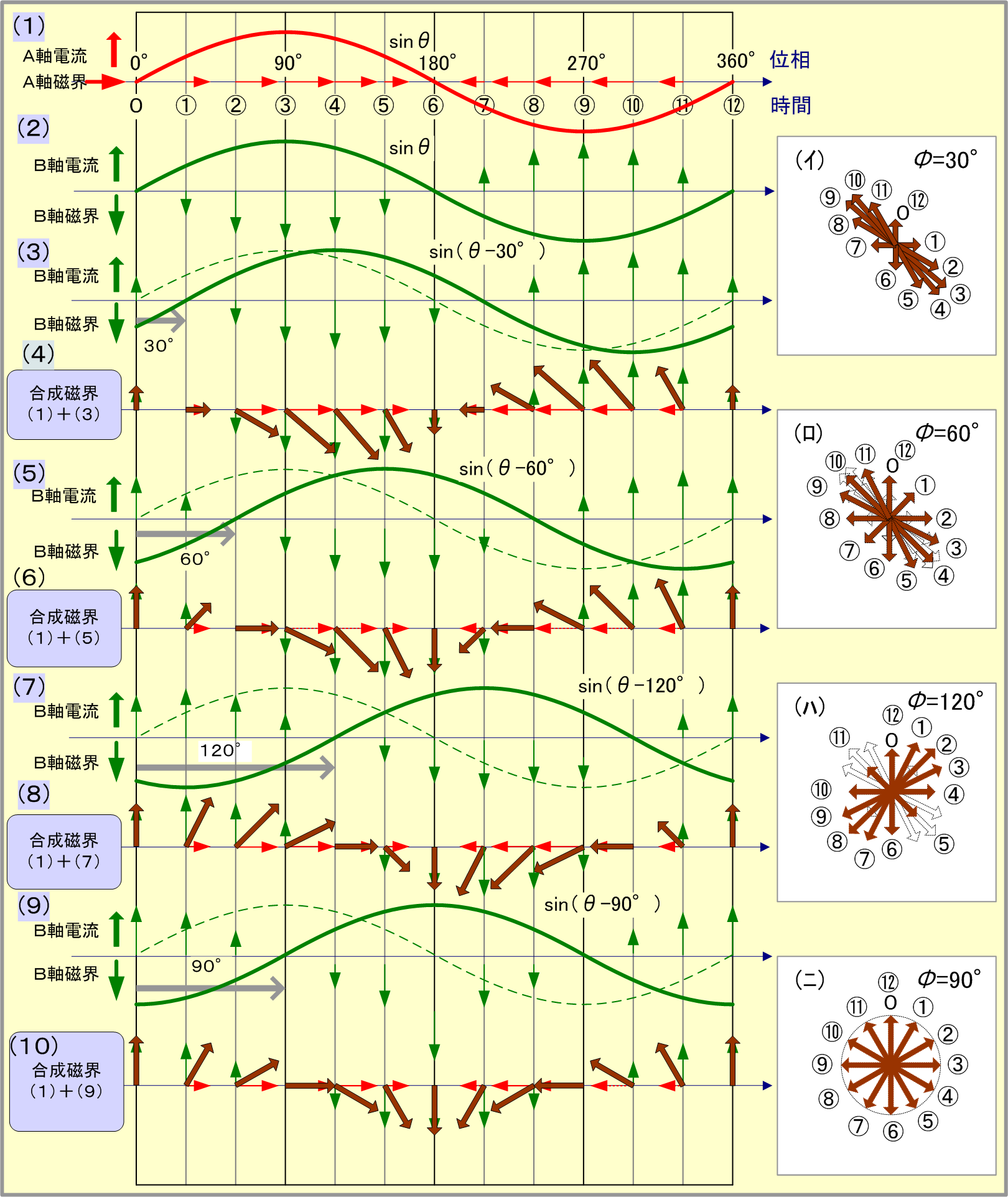

　 次にBコイルに流れる電流の位相を変えてみる。第3図の図(3)のようにB軸電流をA軸電流と同じ大きさで位相をA軸電流より30°遅らせてみると、合成磁界は図(4)となる。
　 続いて図(5)、図(7)にように遅れる位相角を60°、120°と増した場合、その合成磁界は図(6)、図(8)となり、右欄の図(イ)〜(ハ)に示すように、これらの合成磁界は大きさと回転速度が時間とともに変動する楕円状の回転磁界となる。図(9)のように遅れる位相角φを90°とすると、合成磁界は図(10)、図(ニ)となり、電流が1サイクル変化すると、磁界の大きさが常に一定で、一定回転速度で、時計方向に1回転する回転磁界ができる。
　

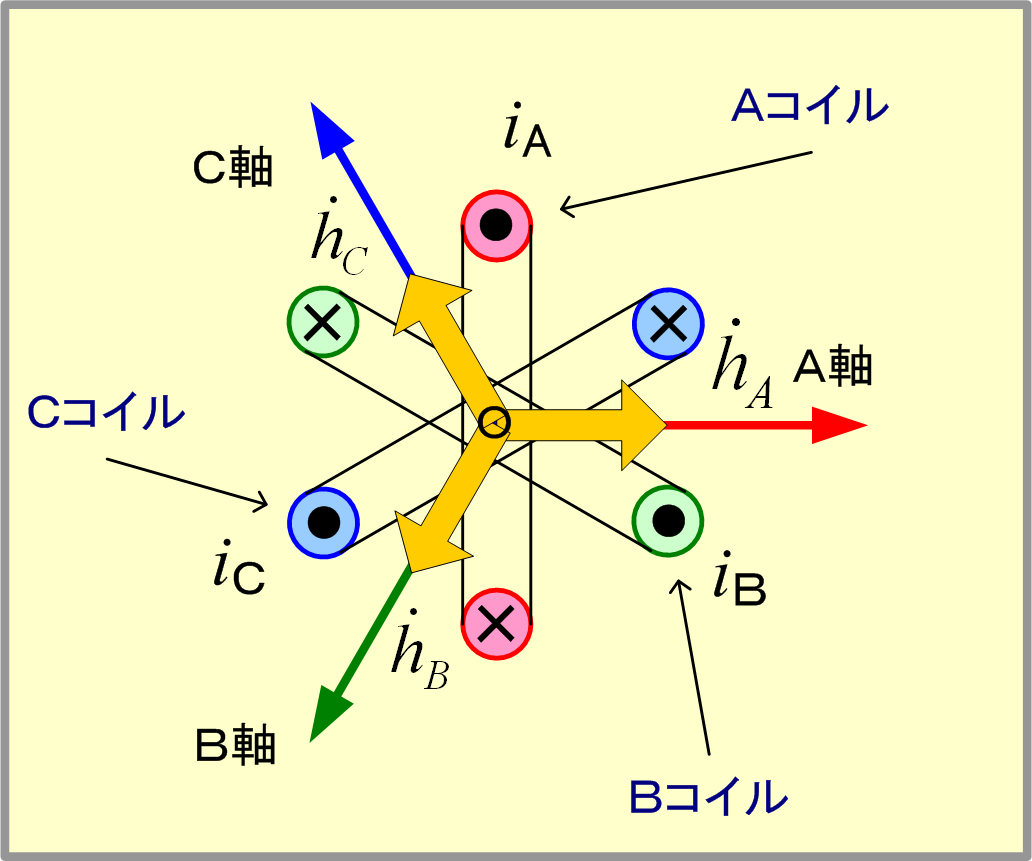

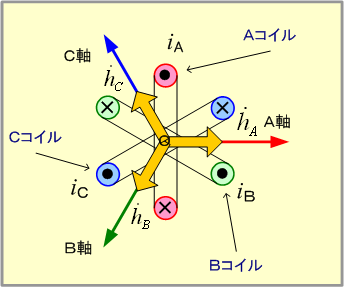

　同一仕様の3個のコイルA、B、Cを用意し、第4図のようにAコイルより時計方向の120°ずれた位置にBコイルを、更にBコイルより時計方向の120°ずれた位置にCコイルをそれぞれ配置する。各軸に図示の正方向電流を流した場合、各コイルによる磁界ベクトルは図のように となる。これらの方向は二相交流と同様にA、B、C軸方向と呼ぶことにする。

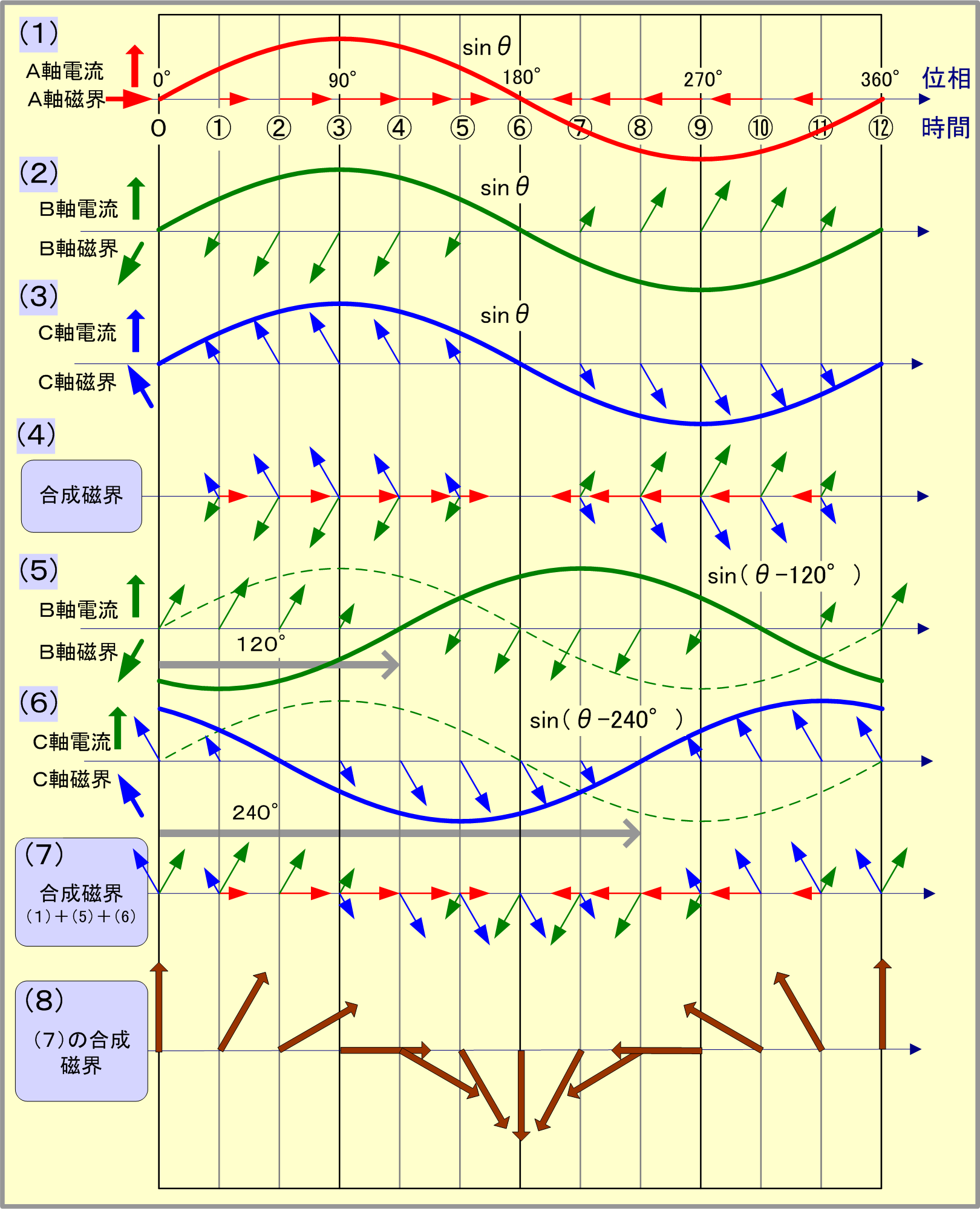

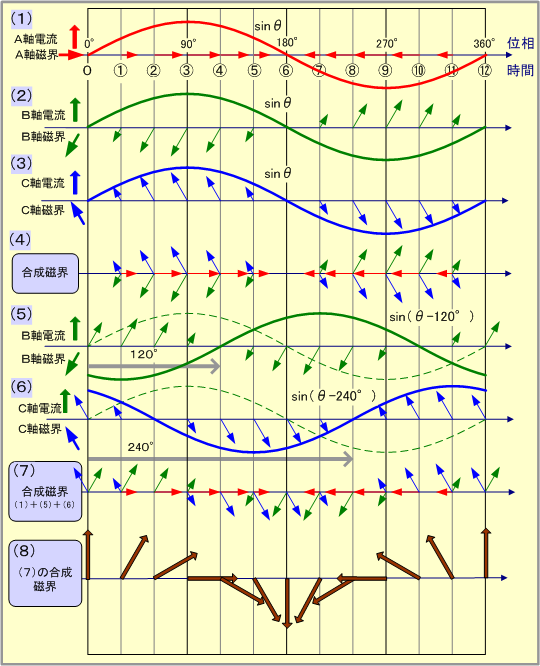

　 以上のことを予備知識として、各コイルに同相の電流を流した場合は、各軸電流と磁界の関係は第5図(1)〜(3)となり、3軸の磁界ベクトルは図(4)となるので、合成磁界はすべての位相(時間)で「零」となり、磁界はできない。

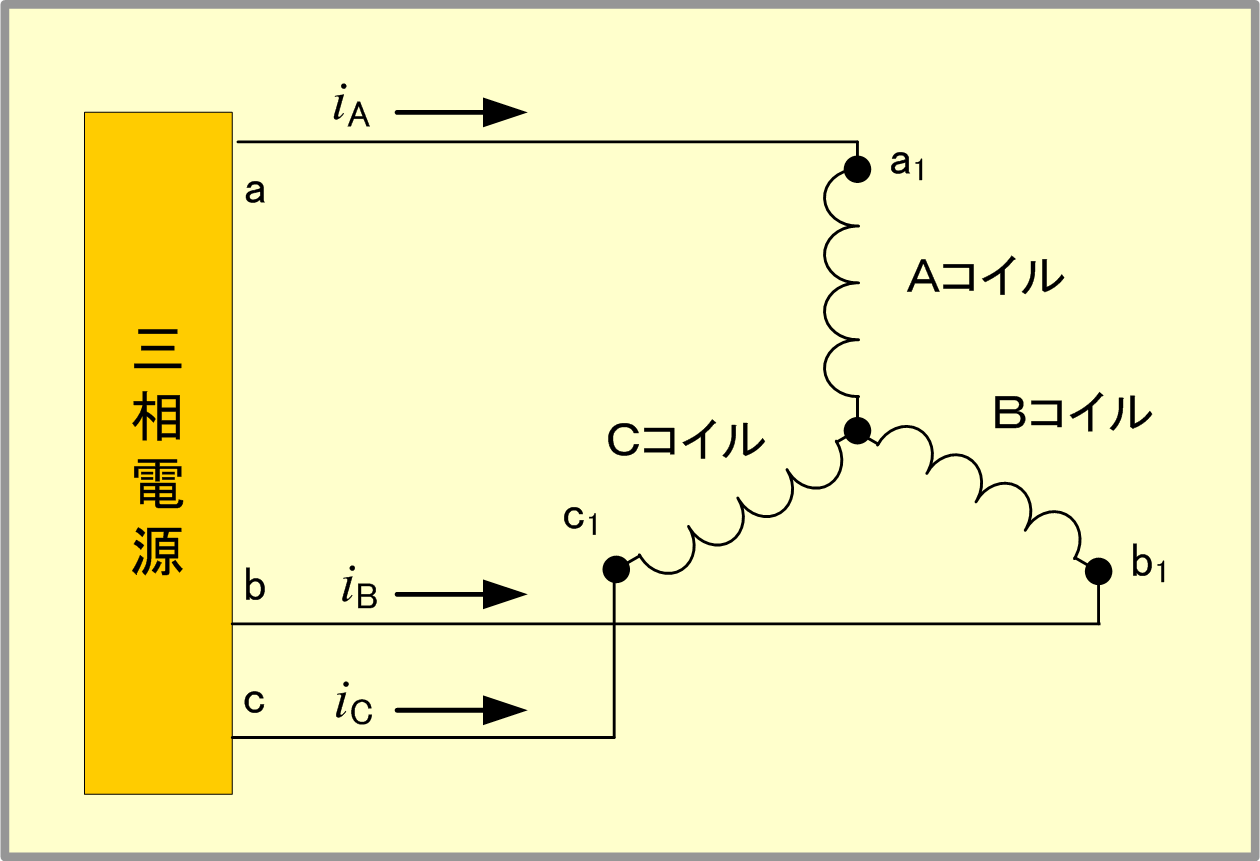

　 しかし、3個のコイルを第6図のように相順a、b、cの三相電源に接続し、そこに対称三相交流電圧を加えると、コイルの電流は大きさが同じで、相差が120°の対称三相交流となるので、B、C両軸の電流と磁界は、第5図の図(5)、(6)となり、3軸の磁界成分は同図(7)で、これらの磁界を合成すると図(8)となり、二相交流と同様に磁界の大きさ及び回転速度が一定で、電流1サイクルについて1回転する回転磁界となる。
　

[1]二相交流回転磁界

　A、B両軸の磁界ベクトルを 、 とすれば、その合成磁界 は、 で、 は第2図(イ)のようにA軸を実軸の正方向に選んだので、 　 は第2図(ロ)のようにB軸を虚軸負方向に選んだので、 　したがって、 は大きさがいずれのθでも同一なので、時間の経過につれて大きさが一定の磁界が回転することが分かる。
　

[2]三相交流回転磁界

　A、B、C各軸の磁界 は第5図(1)、(5)、(6)のように表せ、式で示せば次のようになる。

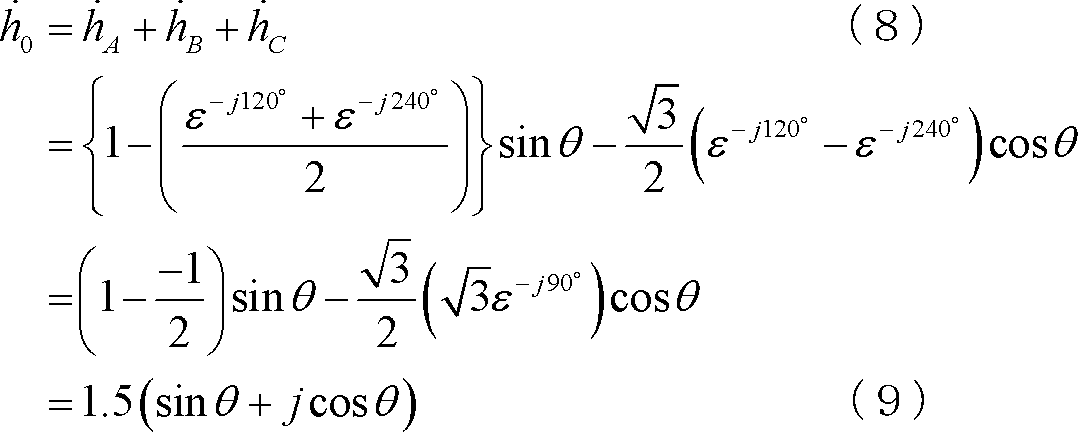

　 合成磁界 は、 となる。各軸磁界の最大値がH_mの場合、 は(10)式となる。
　上式から、合成磁界は軸磁界の1.5倍の大きさで定速度の回転磁界となることが分かる。
　

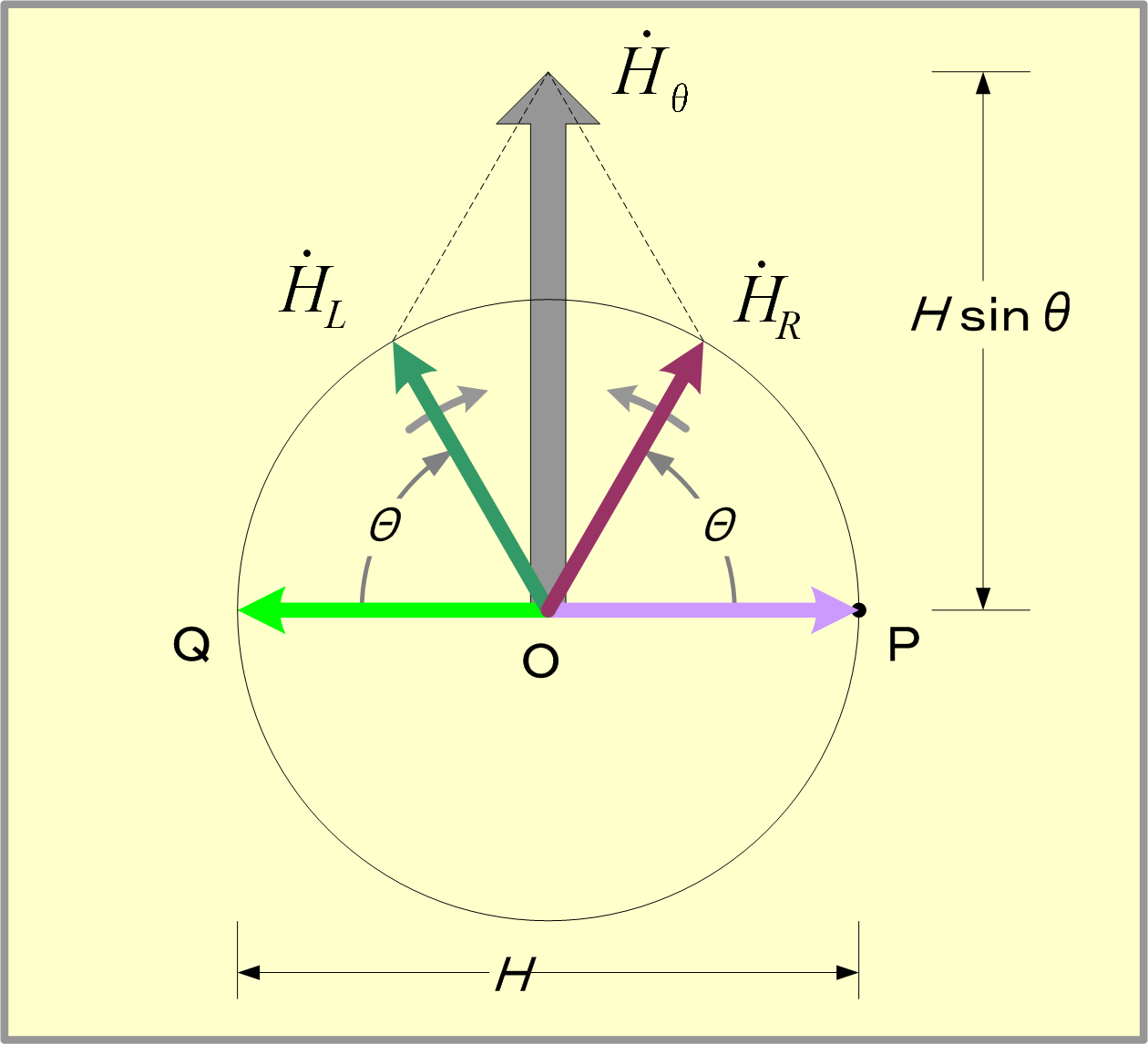

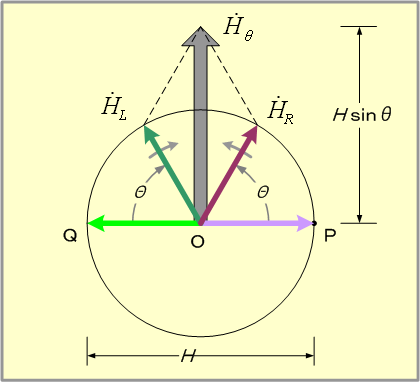

　第7図のように方向が一定(縦軸方向)で大きさが正弦波状に変化する交番磁界 は、直径Hの円の中心Oを始点とし、円周上を終点とする2個の回転ベクトルに置き換えて考えることができる。すなわち、縦軸方向の交番ベクトルで、位相角θにおけるベクトル は、Oを中心として大きさがH/2で、 から位相角に相当する角度だけ左回転してきたベクトル と、 から位相角に相当する角度だけ右回転してきたベクトル との和で表すことができる。ここに はOを中心に円周上を右(左)方向に1周期で1回転するベクトル(回転ベクトル)で、 と を合成したものが、交番ベクトル に等しい関係にある。このように交番ベクトルを回転ベクトルに置き換えて考える方法を回転ベクトル法と名付ける。

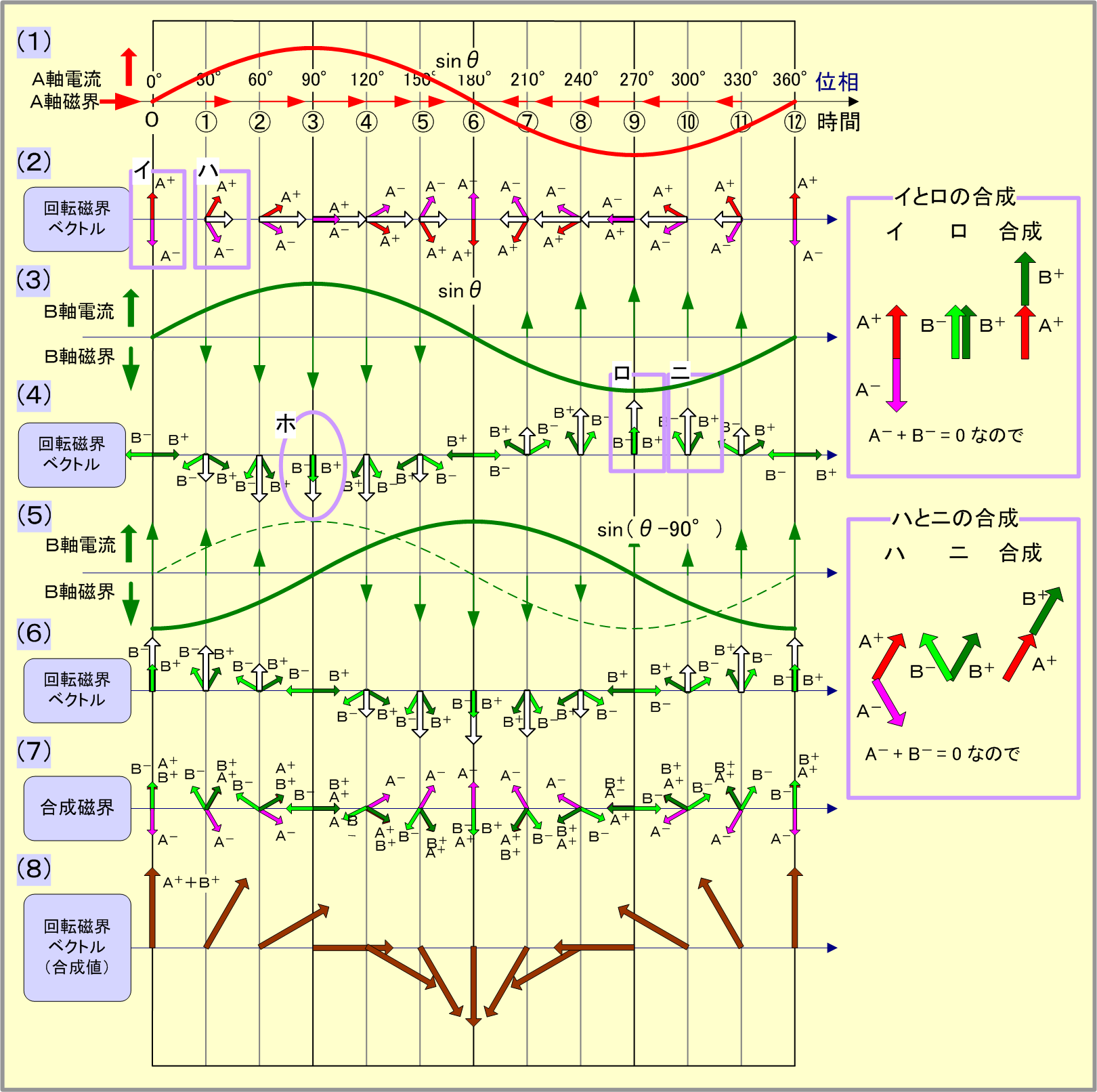

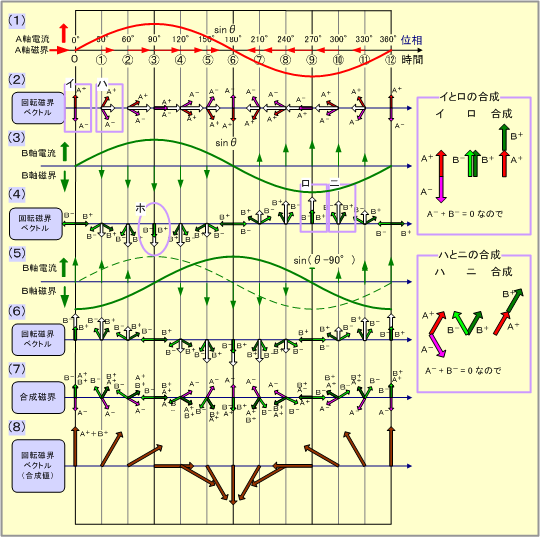

　 　回転ベクトル法によれば、先に扱った二相交流による回転磁界は第8図のように説明される。まず、同図(1)のA軸磁界は、同軸の右(左)回転ベクトルをA⁺ (A^-)とすれば図(2)のように、同図(3)のB軸磁界は、同軸の右(左)回転ベクトルをB⁺ (B^-)とすれば図(4)のように、それぞれ回転ベクトルで表せる。図においてA軸磁界を表す図(2)の回転ベクトルで、θ=0の磁界(イ)と、図(4)のB軸回転ベクトルでθ=270°の磁界(ロ)とに注目し、両者を合成してみると、右欄のようにA⁺+B⁺=2A⁺∠90°となる。同様にして、それより30°遅れた(ハ)と(ニ)を合成すると2A⁺∠60°となるので、以下、順次両軸磁界を合成すると、大きさが一定で30°ごとに右回転する磁界となっていることが分かる。
　 したがって、両軸の回転ベクトルを位相角θ=0から同じタイミングで両軸にもってくれば回転磁界が得られるはずで、このため図(1)のA軸電流に対してB軸電流を同じ大きさで図(3)の位相より270°進んだ(=90°遅れた)電流をB軸に流せば(図(5))B軸磁界として図(6)が得られ、その合成磁界成分は図(7)となり、その合成値は図(8)となる。この結果、図(8)から右回転の大きさが一定な回転磁界が時間が経過するにつれて位相角θに等しい空間角だけ連続的に回転する磁界(回転磁界)が現出することが分かる。

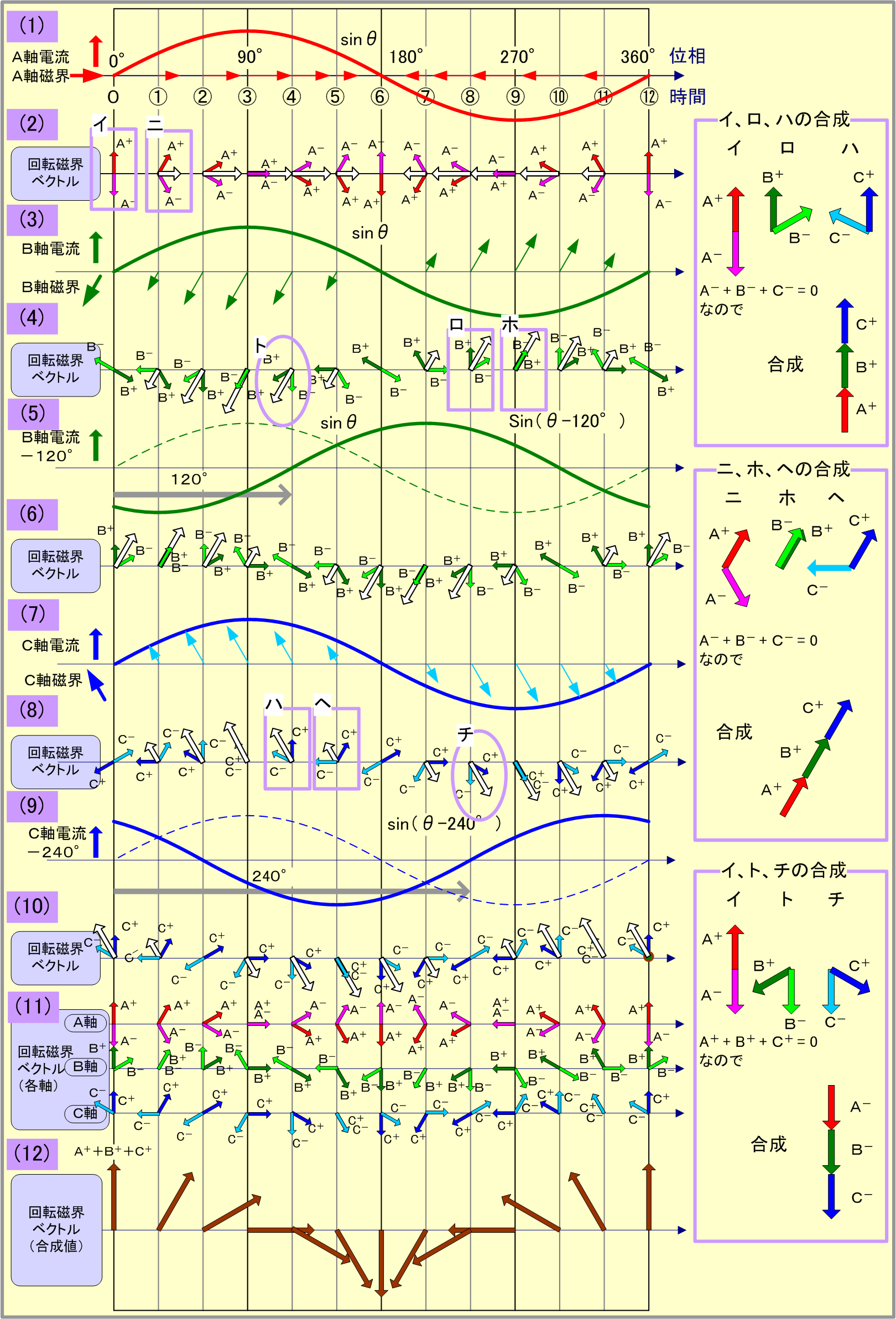

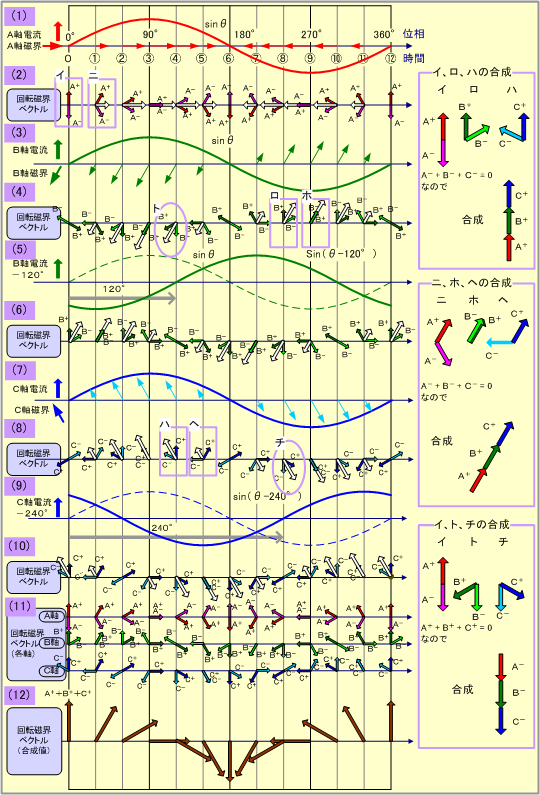

　 　三相交流についても同様の見方ができる。すなわち、第9図で、3コイルに同相電流を流した場合、A軸の電流、磁界ベクトルは図(1)にB軸の電流、磁界ベクトルは図(3)に、C軸のそれは図(7)にそれぞれ表せる。また、これらの磁界ベクトルは回転ベクトル法によって図(2)、(4)、(8)のように回転ベクトルに置き換えられる。ここでθ=0°におけるA軸磁界である図(イ)に対して、θ=240°のB軸磁界(図(ロ))と、θ=120°のC軸磁界(図(ハ))とに注目し、この3磁界を合成すると右欄のようにA⁺+B⁺+C⁺=3A⁺∠90°となる。次にイ、ロ、ハよりそれぞれ30°遅れた各軸磁界ニ、ホ、ヘの合成値は右欄のように3A⁺∠60°となる。これから推測できるように、θ=0のときの磁界を、B軸ではA軸電流(sinθ)より240°進んだ位相の電流を、C軸ではA軸電流(sinθ)より120°進んだ位相の電流を流せばよいことを意味する。つまり、B軸電流の位相をA軸電流より120°遅らせ、C軸電流の位相をA軸電流より240°遅らせればよいわけで、これによってB、C軸の磁界は図(6)、(10)となり、3軸全体では図(11)の回転ベクトルとして表すことができ、その合成値は図(12)となって1軸の磁界大きさの1.5倍{=3×(1/2)}の回転磁界となる。
　

　第4図のように3相1組のコイルを円周に沿って配置した巻線を2極の巻線という。この場合の回転磁界は第5図(1)、(5)、(6)のようにコイルを流れる電流が1サイクルすると第5図(8)が示すように1回転する。
　 また、三相コイル2組を円周に配置した4極巻線の場合には、電流1サイクルで1組のコイル分回転するので、回転磁界は1/2回転する。
　 したがって、一般にP極巻線の場合は電流の周波数をf[Hz]とすれば、回転磁界は1秒間に(2/P)×f 回転するので、回転磁界毎分の回転速度Nは次式となる。
　

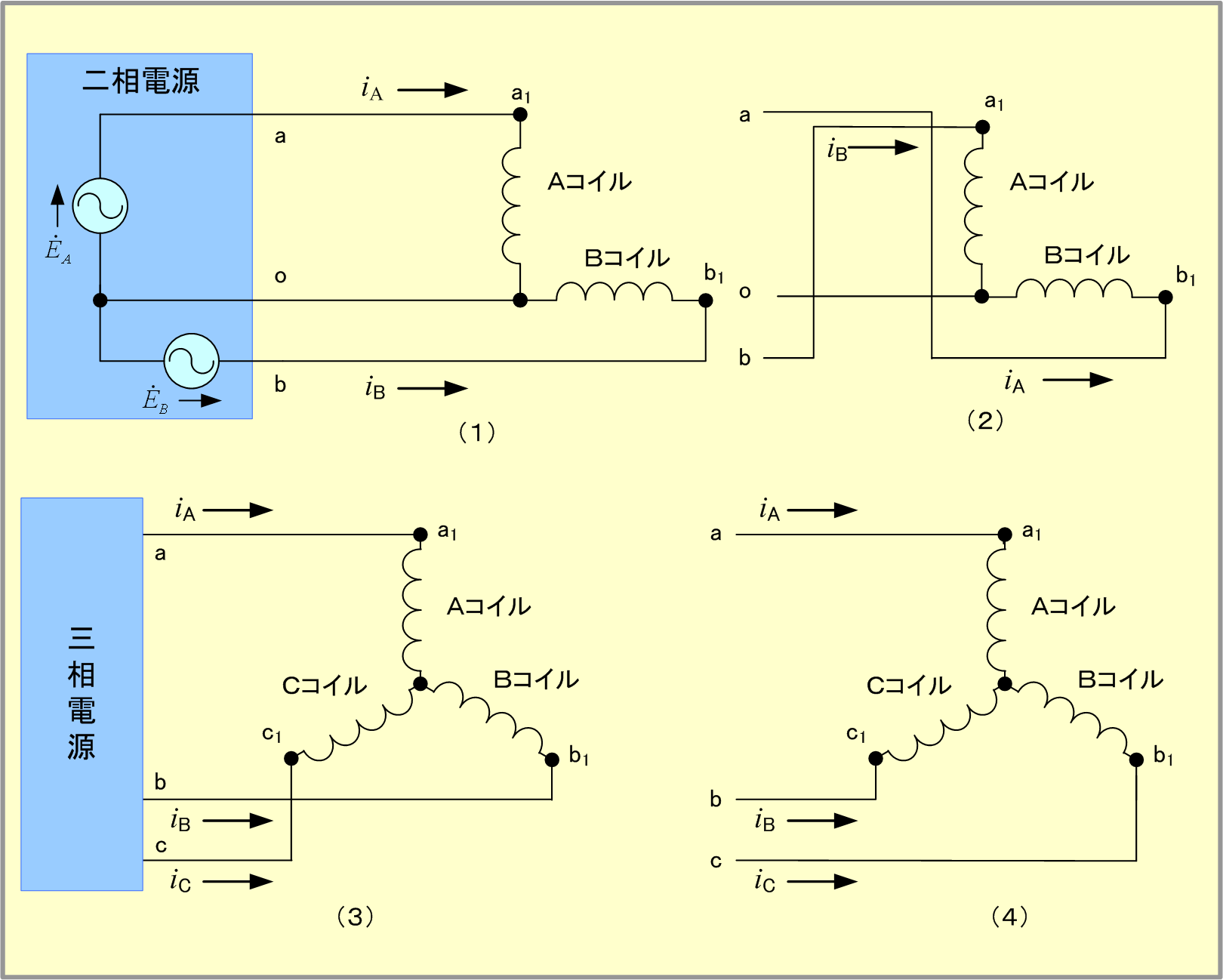

　 回転磁界の回転方向変更には回転ベクトル法にヒントが隠されている。二相交流の場合は第8図で図(イ)と図(ロ)を合成すると右回転ベトルだけとなり、右回転の回転磁界が得られた。したがって、図(イ)に対してB軸磁界として図(ホ)を採用すれば、2A^-∠-90°となり左回転の回転磁界となる。つまり、B軸電流をA軸電流より90°位相の進んだものとすればよい。実際的には第10図(1)を第10図(2)のように電源への接続を変更すればよい。
　 また、三相交流の場合は第9図で、B軸磁界として(ト)、C軸磁界として(チ)を採用すれば、その合成値は右欄となり左回転ベクトル3A^-∠-90°が選択できる。したがって、B軸電流はA軸電流より120°位相の進んだ(=240°位相の遅れた)電流を、C軸電流は240°位相進んだ(=120°遅れた)電流を、それぞれ流してやればよい。具体的には第10図(3)の相順が abc の三相電源の場合、第10図(4)のように接続替えすればよい。
　

　 以上、回転磁界の仕組みを解説した。要は複数コイルを空間的に一定の関係にある位置に配置し、そこに位相差をもつ交流電流を流すことで、回転磁界がつくられるわけで、『時間と空間が織りなす技(わざ)』を図からよく実感し、誘導電動機・回転原理の理解につなげていただきたい。

〜終わり〜
